旭日东为您解析---反渗透DTRO工作原理

发布时间:2019-01-15 23:35:05

碟管式反渗透(DTRO)是反渗透的一种形式,是专门用来处理高浓度污水的膜组件,其核心技术是碟管式膜片膜柱。把反渗透膜片和水力导流盘叠放在一起,用中心拉杆和端板进行固定,然后置入耐压套管中,就形成一个膜柱。DTRO克服了一般反渗透系统在处理渗滤液时容易堵塞的缺点,使系统更加稳定、运行费用更低。DT膜柱的使用寿命可长达三年以上。

碟管式反渗透技术是目前国内能保证渗滤液出水稳定、持续达到国家一级或二级排放标准的成熟技术。DTRO系统操作方式灵活,可根据渗滤液要求的排放标准选择一级、二级处理形式,处理后的净水可确保达到国家GB16889-1997中的一级排放标准或中水回用标准。系统经济的净产水率为75%~80%,也可根据客户要求配备高压系统,达到90%~95%的产水率。处理对象涉及到垃圾填埋场渗滤液、垃圾堆肥场渗滤液处理。

DTRO系统可与其他工艺组合使用,作为最终排放前的处理工序,能确保渗滤液处理后可靠达标。

碟管式反渗透不需要任何形式的预处理,直接处理渗滤液,即可达到业主需要的排放标准。

对于城市生活垃圾渗滤液的处理,如果要达到国家一级排放标准,一般提供两级DTRO处理系统,包括中央控制系统、砂滤器、第一级反渗透系统、第二级反渗透系统、渗滤液储罐、硫酸储罐、净水储罐、清洗剂储罐、脱气塔等。

DTRO系统的处理效果不依赖于渗滤液的可生化性,故适用于不同时期的垃圾渗滤液及堆肥沥渗滤液处理,且均具有系统运行稳定、处理效率高,出水水质良好等特点,DTRO系统占地面积小,安装方便,可根据工程的实际情况,因地制宜,结合不同预处理及浓缩液处理方式。

DT膜技术即碟管式膜技术,分为DTRO(碟管式反渗透)、DTNF(碟管式纳滤)、DTUF(碟管式超滤)三大类,是一种专利型膜分离组件。该技术是专门针对高浓度料液的过滤分离而开发的,已成功应用近30年。


1组件结构

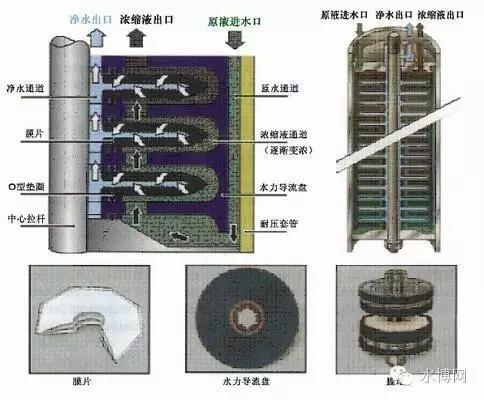

碟管式膜组件主要由过滤膜片、导流盘、中心拉杆、外壳、两端法兰各种密封件及联接螺栓等部件组成。把过滤膜片和导流盘叠放在一起,用中心拉杆和端盖法兰进行固定,然后置入耐压外壳中,就形成一个碟管式膜组件



2过滤原理

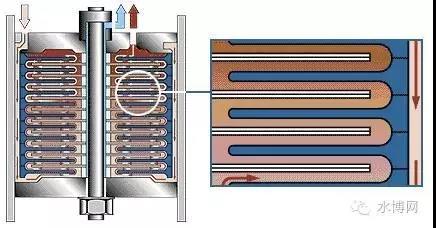

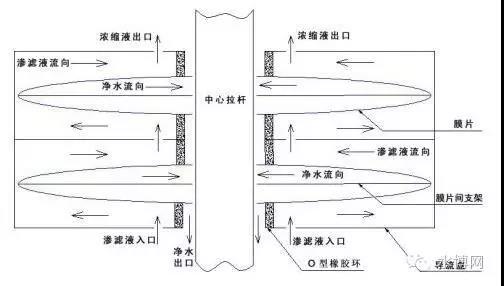

料液通过膜堆与外壳之间的间隙后通过导流通道进入底部导流盘中(如图2所示),被处理的液体以最短的距离快速流经过滤膜,然后180º逆转到另一膜面,再从流入到下一个过滤膜片,从而在膜表面形成由导流盘圆周到圆中心,再到圆周,再到圆中心的切向流过滤,浓缩液最后从进料端法兰处流出。料液流经过滤膜的同时,透过液通过中心收集管不断排出。浓缩液与透过液通过安装于导流盘上的O型密封圈隔离。


3技术特点

•避免物理堵塞现象

DT组件采用开放式流道设计,料液有效流道宽,避免了物理堵塞。

•最低程度的结垢和污染现象

采用带凸点支撑的导流盘,料液在过滤过程中中形成湍流状态,最大程度上减少了膜表面结垢、污染及浓差极化现象的产生,允许SDI值高达20的高污染水源,仍无被污染的风险。

•膜使用寿命长

DT膜组件有效减少膜的结垢,膜污染减轻,清洗周期长,同时DT的特殊结构及水力学设计使膜组易于清洗,清洗后通量恢复性非常好,从而延长了膜片寿命。实践工程表明,即使在渗液原液的直接处理中,DT膜片寿命可长达3年以上,这对一般的膜处理系统是无法达到的。

•组件易于维护

DT膜组件采用标准化设计,组件易于拆卸维护,打开DT组件可以轻松检查维护任何一片过滤膜片及其它部件,维修简单,当零部件数量不够时,组件允许少装一些膜片及导流盘而不影响DT膜组件的使用,所有这些维护工作均在现场即可完成。

•过滤膜片更换费用低

DT组件内部任何单个部件均允许单独更换。过滤部分由多个过滤膜片及导流盘装配而成,当过滤膜片需更换时可进行单个更换,对于过滤性能好的膜片仍可继续使用,这最大程序减少了换膜成本。

•浓缩倍数高

DT组件操作压力具有75bar,150bar,200bar三个等级可选,是目前工业化应用压力等级最高的膜组件,在一些浓缩倍数高的应用中,其含固量可以达到25%以上,浓缩倍数高。

DTRO系统介绍

碟管式反渗透(DTRO)是反渗透的一种形式,是专门用来处理高浓度污水的膜组件,其核心技术是碟管式膜片膜柱。把反渗透膜片和水力导流盘叠放在一起,用中心拉杆和端板进行固定,然后置入耐压套管中,就形成一个膜柱。DTRO克服了一般反渗透系统在处理渗滤液时容易堵塞的缺点,使系统更加稳定、运行费用更低。DT膜柱的使用寿命可长达三年以上。

碟管式反渗透技术是目前国内能保证渗滤液出水稳定、持续达到国家一级或二级排放标准的成熟技术。DTRO系统操作方式灵活,可根据渗滤液要求的排放标准选择一级、二级处理形式,处理后的净水可确保达到国家GB16889-1997中的一级排放标准或中水回用标准。系统经济的净产水率为75%~80%,也可根据客户要求配备高压系统,达到90%~95%的产水率。处理对象涉及到垃圾填埋场渗滤液、垃圾堆肥场渗滤液处理。

DTRO系统可与其他工艺组合使用,作为最终排放前的处理工序,能确保渗滤液处理后可靠达标。

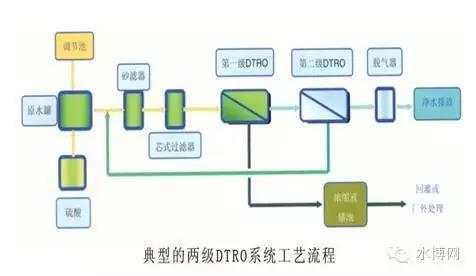

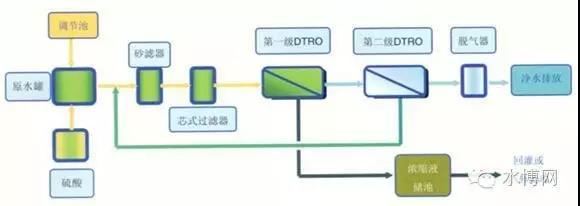

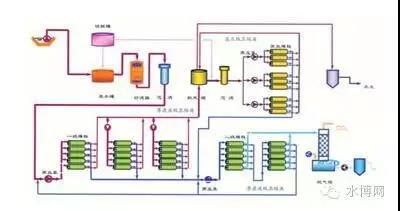

典型的两级DTRO系统工艺流程

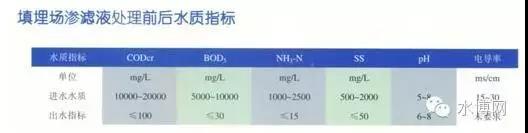

填埋场渗滤液处理前后水质指标


碟管式反渗透膜柱系统

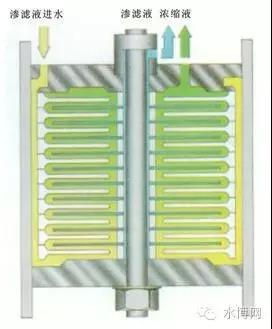

碟管式膜柱

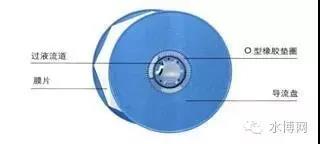

碟管式膜片
DTG膜柱规格:
流盘材质:ABS
膜柱尺寸:直径214mm  长1200mm
操作温度:up to 45℃
操作压力:70~210Bar
膜面积:9.4m2/ /膜柱

先进独特的碟管式(DISK-TUBE)反渗透技术

开敞式膜通道,允许的渗滤液SDI值高达20

碟管式反渗透系统是专为高污染的垃圾渗滤液处理而设计,其核心部分碟管式膜柱由碟式RO膜片、导流盘、O型橡胶垫圈、中心拉杆和耐压套管所组成。膜片和导流盘间隔叠放,O型橡胶垫圈放在导流盘两面的凹槽内,用中心拉穿在一起,置入耐压套管中,两端用金属端板密封。

膜组结垢少、污染轻、膜寿命长达3年以上

DT膜柱具有独特的流体力学特征,膜表面可能产生很高的切向流速,同时流体在膜柱内的连续180°转向,防止了平滑流动而引起的流体浓度极化,开敞式通道,即使渗滤液的SDI高达20,系统仍可正常工作,无需复杂的预处理,同时膜的使用寿命可长达3年以上。

处理效果稳定,达标可靠

根据要求的渗滤液排放指标,DTRO装置可选择一级、二级处理形式,处理后净水可确保达到国家GB16889-1997中的一级排放标准或中水回用标准。系统经济的净水产水率为75~80%,也可根据用户要求配备高压系统,达到90~95%的产水率。

碟管式反渗透可与其它工艺组合使用,做为最终排放前的处理工序,能确保渗滤液处理后可靠达标。

可串联、并联交替使用,操作灵活

DTRO系统操作方式灵活,可根据用户需要设计为可串联、可并联运行的模式,实现串联时处理水量少、处理水质标准高、并联时处理水量大、排放标准低的运行方式,满足不同业主需求。

移动使用,多种安装形式

DTRO系统可制作为集装箱式设计、车载式设备以及室内安装形式的设备,方便不同的使用需求。尤其在垃圾场封场后,还可运输到其它地点继续使用,为企业发挥更大的经济效益。
